Broca agjo profndo WN MDI TiALN vastago HA refrig. int. 6,0mm GÜHRING
Brocas, avellanadores, machos de roscar y sierras de corona GÜHRING
- EAN:
- 4031093746250
- Marca:
- GÜHRING
- Ref. Fabricante:
- 9065120060000
- Envase:
- 1 Unds.
- Peso:
- 0 Kg.
- Dimensiones:
- 260/18/18 largo/ancho/alto en mm
- Pág. Catálogo:
- 1132
Broca para agujeros profundos, 25 x D Procedimiento RT 100 T: • Fresado inicial de una superficie en ángulo recto con respecto al ángulo de incidencia en el mecanizado de taladrado. • Crear perforación piloto cilíndrica (tolerancia F9) con una profundidad de perforación de mínimo 1 x D. • Inserción en perforación piloto con aprox. 300 rpm a f = 500 mm/min • Ajuste de la presión del lubricante refrigerante y de las revoluciones. • Taladrado continuo hasta profundidad de perforación plena sin ciclo de arranque de virutas. • En agujeros pasantes con salida oblicua, reducir la velocidad de avance vf al 40%, aprox. 1 mm antes de romper el agujero. • Al alcanzar la profundidad de perforación, desconectar la velocidad y el lubricante refrigerante, y extraer en marcha rápida. • Lubricación refrigerante convencional mín. 40 bares. Nota: las brocas pueden reafilarse varias veces. Todas las brocas para agujeros profundos deben guiarse durante el punteado. Las brocas para agujeros profundos no deben moverse nunca a máxima velocidad dentro de la sala de máquinas. Características: Corte a la derecha. Forma de ranuras especial con bisel doble y afilado especial. Con refrigeración interior por conductos. Ángulo de hélice 30°, espesor del núcleo mayor de lo normal y sin aumento del espesor del núcleo. La broca ofrece un comportamiento de autocentraje muy bueno. Aplicación: Para perforaciones con margen muy estrecho de tolerancia de Ø y muy buen acabado superficial. Adecuada para taladrar agujeros muy profundos de hasta 25 x D, a velocidades de corte altas. Especialmente apropiada para materiales de viruta corta como hierro fundido, fundición gris, fundición gris bonificada, fundición maleable, fundición de grafito esférico y aleaciones de aluminio con un alto contenido de silicio. Ø m7/h76 mmLongitud de la espiral l2170 mmLongitud de vástago l336 mmLongitud total210 mmØ de vástago d2 = h66 mmAcero < 1400 N/mm² f0,16 mm/UMarcaGÜHRINGAcero < 700 N/mm²110Acero < 1000 N/mm²100Acero < 1400 N/mm²80INOX ferrít./martens.100INOX austenítico80INOX duplex64Fundición GG/GTS90Fundición GGG72Acero templado < 55 HRC50RecubrimientoTiAlNWGNr.W104
Productos relacionados
Procedimiento RT 100 T:
• Fresado inicial de una superficie en ángulo recto con respecto al ángulo de incidencia en el mecanizado de taladrado.
• Crear perforación piloto cilíndrica (tolerancia F9) con una profundidad de perforación de mínimo 1 x D.
• Inserción en perforación piloto con aprox. 300 rpm a f = 500 mm/min
• Ajuste de la presión del lubricante refrigerante y de las revoluciones.
• Taladrado continuo hasta profundidad de perforación plena sin ciclo de arranque de virutas.
• En agujeros pasantes con salida oblicua, reducir la velocidad de avance vf al 40%, aprox. 1 mm antes de romper el agujero.
• Al alcanzar la profundidad de perforación, desconectar la velocidad y el lubricante refrigerante, y extraer en marcha rápida.
• Lubricación refrigerante convencional mín. 40 bares.
Nota: las brocas pueden reafilarse varias veces.
Todas las brocas para agujeros profundos deben guiarse durante el punteado.
Las brocas para agujeros profundos no deben moverse nunca a máxima velocidad dentro de la sala de máquinas.
Características: Corte a la derecha. Forma de ranuras especial con bisel doble y afilado especial. Con refrigeración interior por conductos. Ángulo de hélice 30°, espesor del núcleo mayor de lo normal y sin aumento del espesor del núcleo. La broca ofrece un comportamiento de autocentraje muy bueno.
Aplicación: Para perforaciones con margen muy estrecho de tolerancia de Ø y muy buen acabado superficial. Adecuada para taladrar agujeros muy profundos de hasta 25 x D, a velocidades de corte altas. Especialmente apropiada para materiales de viruta corta como hierro fundido, fundición gris, fundición gris bonificada, fundición maleable, fundición de grafito esférico y aleaciones de aluminio con un alto contenido de silicio.

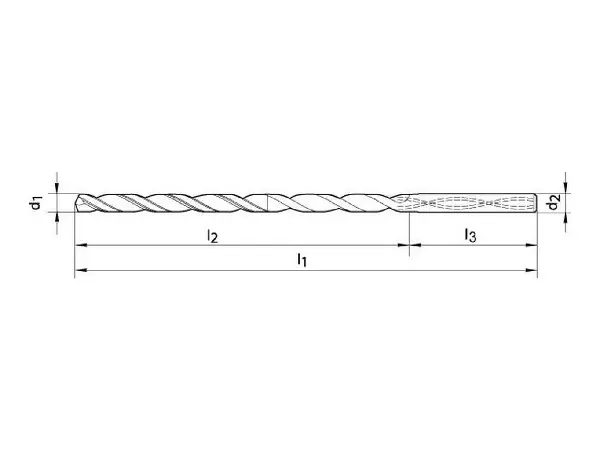

- Ø m7/h7
- 6 mm
- Longitud de la espiral l2
- 170 mm
- Longitud de vástago l3
- 36 mm
- Longitud total
- 210 mm
- Ø de vástago d2 = h6
- 6 mm
- Acero < 1400 N/mm² f
- 0,16 mm/U
- Marca
- GÜHRING
- Acero < 700 N/mm²
- 110
- Acero < 1000 N/mm²
- 100
- Acero < 1400 N/mm²
- 80
- INOX ferrít./martens.
- 100
- INOX austenítico
- 80
- INOX duplex
- 64
- Fundición GG/GTS
- 90
- Fundición GGG
- 72
- Acero templado < 55 HRC
- 50
- Recubrimiento
- TiAlN
- WGNr.
- W104
