Broca escalon mltp guias DIN8374 HSS 90 M3 FORMAT
Brocas, avellanadores, machos de roscar y sierras de corona FORMAT
- EAN:
- 4317784267588
- Marca:
- FORMAT
- Ref. Fabricante:
- 7611120030
- Envase:
- 1 Unds.
- Peso:
- 0 Kg.
- Dimensiones:
- 93/6/6 largo/ancho/alto en mm
- Pág. Catálogo:
- 1078
Broca escalonada de varias guías, 90°, para agujeros pasantes Características: perfil rectificado, corte hacia derecha , con afilado preciso de punta. Ángulo de hélice, espesor de alma y aumento de núcleo normales. La perforación y el avellanado se realizan en una pasada y alineándolos entre sí de forma exacta. Tolerancia de Ø: d1 = h9 d2 = h8 Nota: la velocidad de corte viene determinada por el diámetro grande, el avance por el pequeño. Características: DIN 8374, ángulo de avellanado 90°, fino. Aplicación: Para agujeros pasantes para tornillos conforme a DIN EN 20273 y avellanados para cabeza de tornillo de 90°. Forma A y B conforme a DIN 74, parte 1. Para tornillos conforme a DIN 963 y DIN 964. Con vástago cónico Morse DIN 8375 disponible bajo demanda. para roscasM3Ø de broca d1 x Ø de avellanador d23,2 x 6,0 mmLongitud total l193 mmLongitud de la espiral l257 mmLongitud de escalonamiento de perforación l39 mmMarcaFORMATAcero < 700 N/mm²25Acero < 1000 N/mm²20Acero < 1400 N/mm²16INOX ferrít./martens.8INOX austenítico6INOX duplex5Fundición GG/GTS20Fundición GGG16Aluminio < 8% Si40Aleaciones de cobre60RecubrimientovaporizadoWGNr.W100
Productos relacionados
Características: perfil rectificado, corte hacia derecha , con afilado preciso de punta. Ángulo de hélice, espesor de alma y aumento de núcleo normales. La perforación y el avellanado se realizan en una pasada y alineándolos entre sí de forma exacta.
Tolerancia de Ø: d1 = h9
d2 = h8
Nota: la velocidad de corte viene determinada por el diámetro grande, el avance por el pequeño.
Características: DIN 8374, ángulo de avellanado 90°, fino.

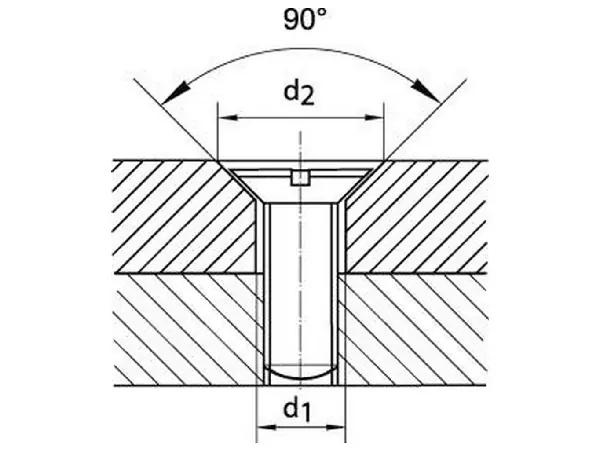

Aplicación: Para agujeros pasantes para tornillos conforme a DIN EN 20273 y avellanados para cabeza de tornillo de 90°. Forma A y B conforme a DIN 74, parte 1. Para tornillos conforme a DIN 963 y DIN 964.
Con vástago cónico Morse DIN 8375 disponible bajo demanda.
- para roscas
- M3

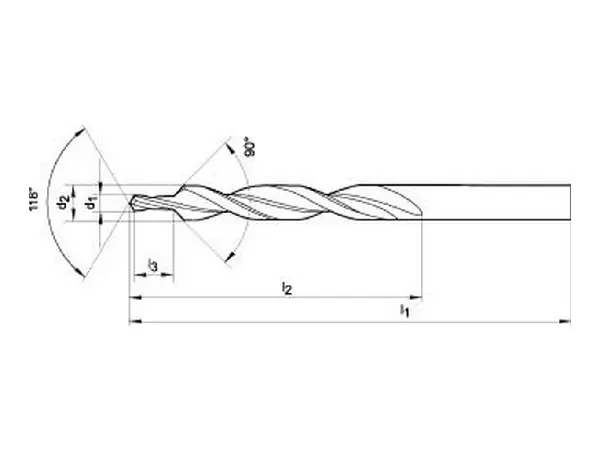

- Ø de broca d1 x Ø de avellanador d2
- 3,2 x 6,0 mm
- Longitud total l1
- 93 mm
- Longitud de la espiral l2
- 57 mm
- Longitud de escalonamiento de perforación l3
- 9 mm
- Marca
- FORMAT
- Acero < 700 N/mm²
- 25
- Acero < 1000 N/mm²
- 20
- Acero < 1400 N/mm²
- 16
- INOX ferrít./martens.
- 8
- INOX austenítico
- 6
- INOX duplex
- 5
- Fundición GG/GTS
- 20
- Fundición GGG
- 16
- Aluminio < 8% Si
- 40
- Aleaciones de cobre
- 60
- Recubrimiento
- vaporizado
- WGNr.
- W100
